【調音臺 Insert 的兩個作用】

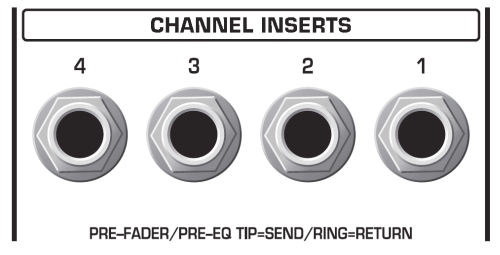

Insert插孔在調音臺的背面板
圖一

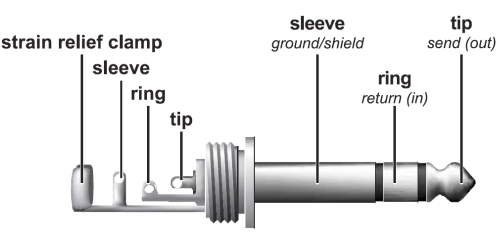

Insert 插入點插孔有一種很特殊的結構。默認的情況，它在調音臺內部是連通的。當我們插入一個大三芯插頭的時候。內部的連接就被切斷，聲音將從大三芯插頭的頭部 (Tip)發送給一個效果器的輸入端，經效果器處理后的信號再從大三芯插頭的“Ring”返回到調音臺中。例如壓縮器可以用這種方法連接到調音臺中！

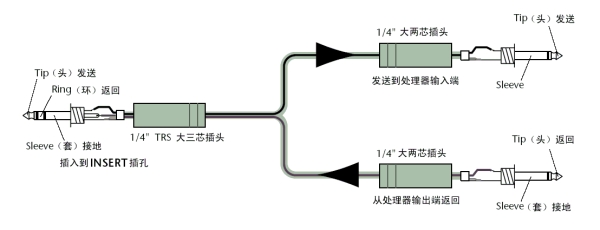

請看示意圖
圖二
對于Insert插孔，我們還有一種用法，那就是把它當作Direct OUT插座使用！
Direct OUT輸出一般取自前置放大電路之后。可以直接發送給多軌錄音機或者音頻接口錄音。高級的調音臺上回同時有Insert和Direct OUT插孔。UB1622調音臺沒有Direct OUT輸出，但是我們可以用Insert插孔來做Direct OUT輸出用。上面說過輸入通道的聲音可以從大三芯插頭的TIP發送給外部設備的輸入，但是如果這個設備是連接到音頻接口的輸入端，那么并沒有聲音返回到調音臺。這樣調音臺內部聲音通路就將斷掉！這個通道就沒聲音了！怎么辦？很簡單！只要將TIP和RING兩個部分連接起來就可以讓調音臺的通道繼續保持連通狀態了！這樣我們就可以將Insert插孔當作Direct OUT使用了！
圖三
Insert插孔改造成Direct OUT輸出使用。要將大三芯插頭的“tip”和“ring”直接連起來！
其實話放和均衡并不是調音臺最核心的內容，因為話放，均衡，都有專用的設備，調音臺有這些功能只是為了能夠方便工作而已。有些非常簡單的調音臺上就沒有話放，更沒有均衡，更何況軟件里面的調音臺界面就更沒有話放了，但是我們還是叫他們調音臺。
【調音臺的insert和line in的區別】
INSERT IN是斷點插入，一般大三芯（地，輸出，輸入），相當于攔腰截斷，再接上一塊來改善效果。
LINE IN，就是輸入，就是……就是……就是一個普通的輸入嘛。
那為什么電琴插insert不出聲，而帶功率的電容麥插insert就出聲？
干嗎插那里……我懷疑是出在插頭上，你看看電琴插頭是兩芯的不？？話筒是三芯不？？如果是的話兩芯話筒就把insert里的返回信號接地了，自然沒聲音了。
INSERT插頭頂端為信號發送端，中間環為信號回輸端，下面為公用端〈地端〉。需用大三芯插頭。
LINE IN插頭頂端為信號發送端〈熱端〉，中間環為信號冷端，下面為公用端〈地端〉指平衡接法。不平衡接法就是把中間環與公用端連起來即可。不平衡接法與平衡接法只是抗干擾性能的區別，
回過頭來INSERT插口頂端接EQ。EF 等設備的輸入 ，中間環接EQ。EF 等設備的輸出。公用端接屏蔽線。
LINE IN插口為高電平線路輸入口，可插動圈話筒及CD。卡座等。電容話筒多為低電平，應插卡儂口。注意早期有些調音臺的LINE IN插口為不平衡接口，是不能接電容話筒的。
